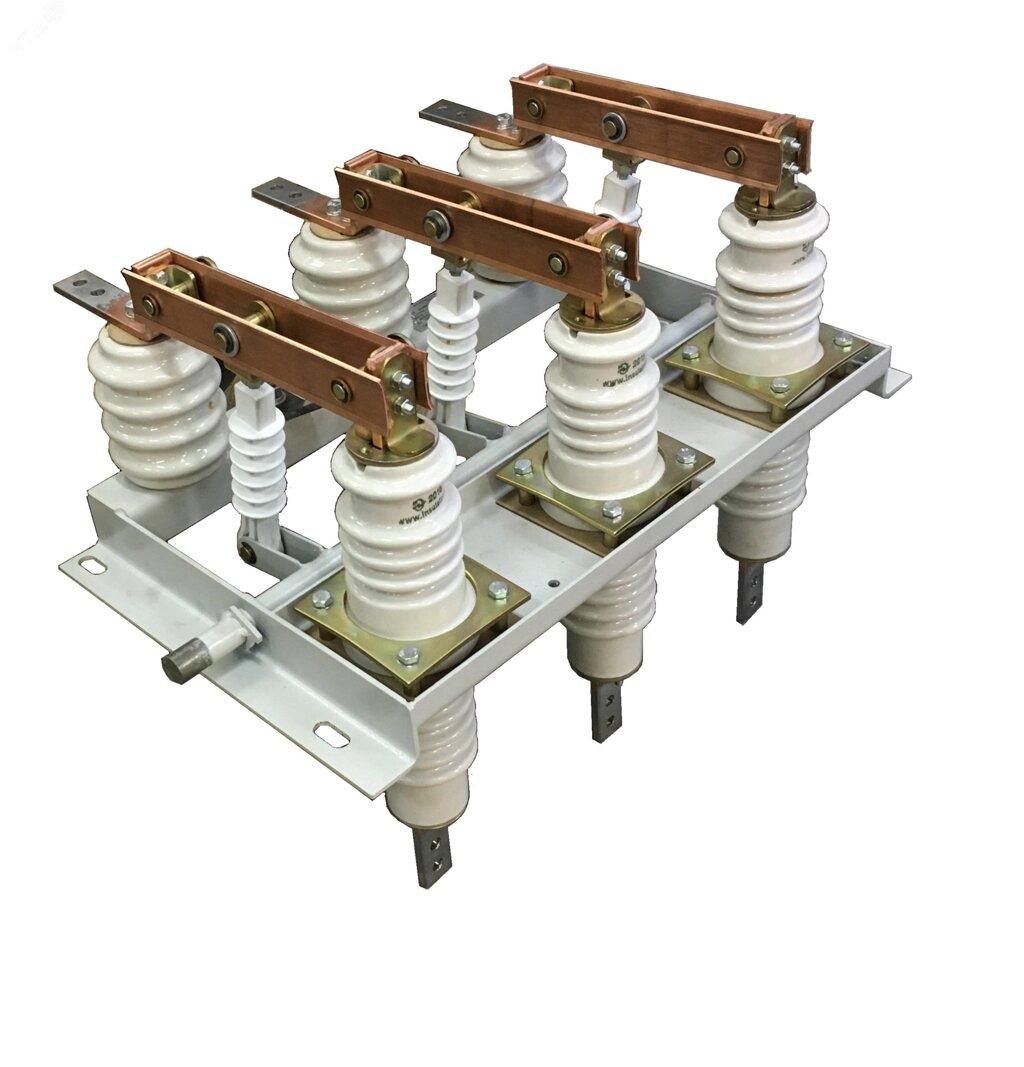

Разъединитель РВФ -10/630 II с прив. ПР-10

Высоковольтные разъединители внутренней установки типа РВФ совместно с приводом ПР-10 предназначены для включения и отключения под напряжением участков электрической цепи напряжением до 10 кВ при отсутствии нагрузочного тока, или для изменения схемы соединения, а также заземления отключенных участков при помощи стационарных заземлителей при их наличии.

Структура условного обозначения разъединителя

Р – разъединитель;
В – внутренней установки;
Ф- фигурный
З – наличие или отсутствие заземлителей;
I – проходные изоляторы со стороны разъемных контактов;
II – проходные изоляторы со стороны шарнирных контактов;
III – проходные изоляторы с двух сторон;
10 - номинальное напряжение, кВ;
400, 630, 1000 - номинальный ток, А;
У - климатическое исполнение по ГОСТ 15150-69;
3 - категория размещения по ГОСТ 15150-69.
