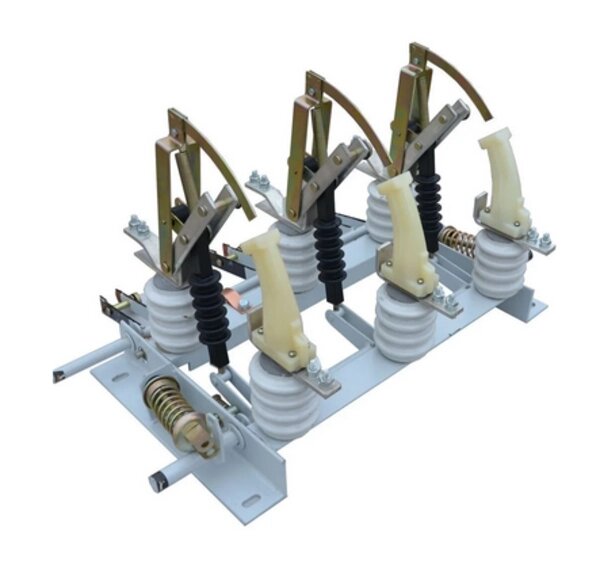

Выключатель нагрузки ВНР 10/630-20з УХЛ2

Выключатели нагрузки ВНР представляют собой специальные устройства, которые предназначаются для безопасного разрыва линии, которая находится под нагрузкой. Дело в том, что при разрыве токонесущего проводника возникает дуга, которая может повредить проводник. Выключатели нагрузки ВНР оснащаются дугогасительными камерами, которые дают возможность моментально погасить дугу. В результате, проводник остается целым, а подача тока прекращается, и на обесточенном высоковольтном оборудовании можно начинать профилактические мероприятия или же ремонтные работы.

Оперирование токоведущими ножами выключателя нагрузки ВНР производится ручным приводом ПР-17, управление ножами заземления производится ручным приводом ПР-10.

Для установки рычага дистанционной передачи валы токоведущих и заземляющих ножей выведены консольно в обе стороны рамы, поэтому привода для управления выключателем могут быть установлены с любой стороны.

Вал токоведущих и заземляющих ножей связаны блокировкой, которая обеспечивает невозможность включения заземляющих ножей при включенном положении выключателя и наоборот.

Опорная изоляция выключателей нагрузки ВНР, ВНРп на номинальный ток 400А по умолчанию выполняется на полимерных изоляторах ИОЛП-10; на номинальный ток 630А на фарфоровых изоляторах ИОР-10-3,75-УХЛ2.
