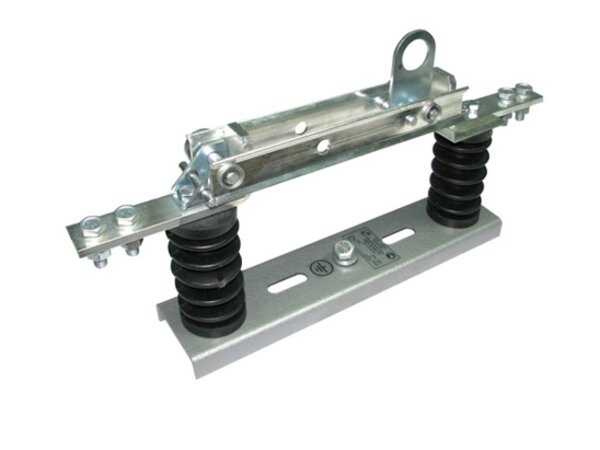

Разъединитель РВО-10/400 УХЛ2

Разъединитель серии РВО является однополюсным коммутационным аппаратом вертикально рубящего типа.

Разъединитель состоит из цоколя, опорных изоляторов и контактной системы. С помощью цоколя разъединитель крепится к опоре.Цоколь служит основанием для установки изоляторов, на нем расположен болт заземления.

Токопровод состоит из двух неподвижных контактов и подвижных контактных ножей. Во включенном положении контактные ножи разъединителей запираются и удерживаются магнитными замками. У разъединителей на токи 400А в конструкцию магнитного замка входит скоба.

Структура условного обозначения разъединителя РВО-10/400 УХЛ2:

Р - разъединитель,
В - внутренней установки,
О - однополюсный,
10 - номинальное напряжение, кВ,
400 - номинальный ток, А,
УХЛ - климатическое исполнение по ГОСТ 15150,
2 - категория размещения по ГОСТ 15150.
