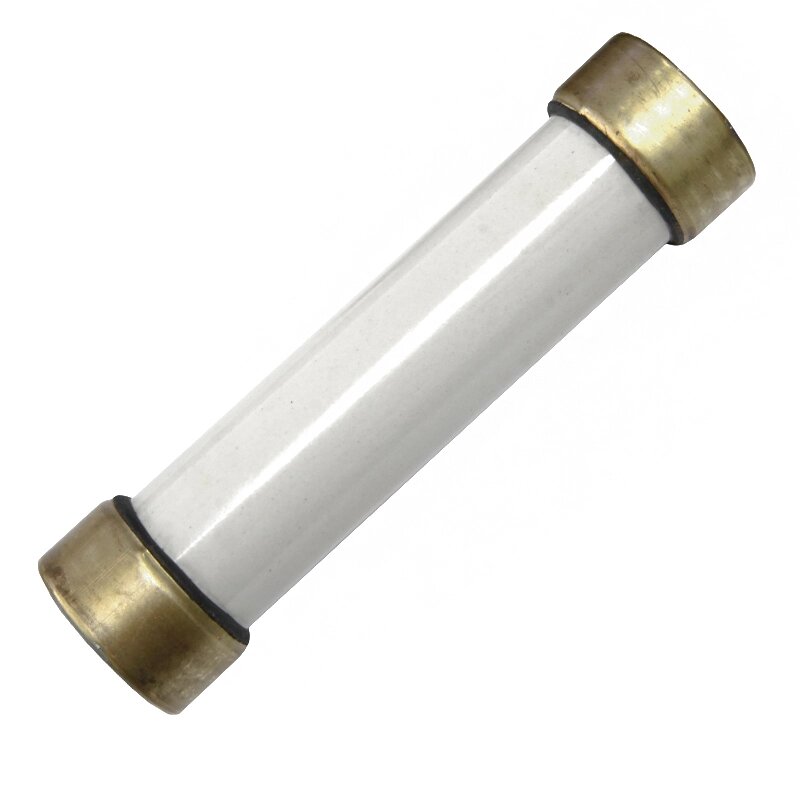

Патрон ПН 01-10 ХЛ3

ПАТРОНЫ ТОКООГРАНИЧИВАЮЩИЕ ПТ и ПН (ЗАМЕНЯЕМЫЙ ЭЛЕМЕНТ ПРЕДОХРАНИТЕЛЯ ПКТ И ПКН)
1. НАЗНАЧЕНИЕ
Патроны токоограничивающие ПТ и ПН (в дальнейшем – патроны) предназначены для защиты силовых
трансформаторов, воздушных и кабельных линий, а также трансформаторов напряжения в сетях трехфазного переменного тока
частоты 50 и 60 Гц с номинальным напряжением от 3 до 35 кВ.
Патроны, предназначенные для защиты трансформаторов напряжения, могут быть использованы для защиты одно-
фазных силовых трансформаторов для электроснабжения устройств сигнализации, централизации и блокировки (СЦБ) желез-
ных дорог.

2. УСЛОВНОЕ ОБОЗНАЧЕНИЕ ПАТРОНОВ
Пример условного обозначения – ПТ 1.1-3-16-40 У3
П – предохранитель;
Т – код назначения (Т - для защиты силовых трансформаторов, воздушных и кабельных линий, Н - для защиты трансформа-
торов напряжения);
1.1(1.2; 1.3; 1.4) – обозначение конструктивного исполнения;
3 – номинальное напряжение в киловольтах;
16 – номинальный ток в амперах;
40 – номинальный ток отключения в килоамперах;
У – климатическое исполнение по ГОСТ 15150;
3 – Категория размещения по ГОСТ 15150.
