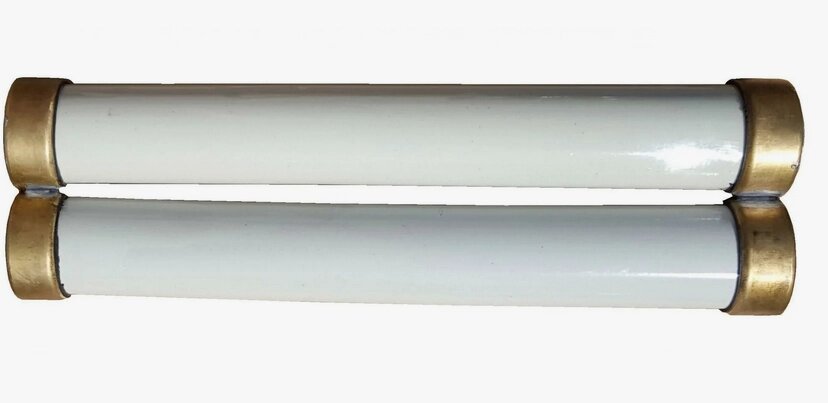

Патрон ПТ 1.3-35-40-8 У1

Описание

ПРЕДОХРАНИТЕЛИ ТОКООГРАНИЧИВАЮЩИЕ ПКТ И ПКН
1. НАЗНАЧЕНИЕ
Предохранители токоограничивающие ПКТ и ПКН (в дальнейшем – предохранители) предназначены для защиты силовых
трансформаторов, воздушных и кабельных линий, а также трансформаторов напряжения в сетях трехфазного переменного тока
частоты 50 и 60 Гц с номинальным напряжением от 3 до 35 кВ.
Предохранители, предназначенные для защиты трансформаторов напряжения, могут быть использованы для защиты одно-
фазных силовых трансформаторов для электроснабжения устройств сигнализации, централизации и блокировки (СЦБ) желез-
ных дорог.

2. УСЛОВНОЕ ОБОЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ
Пример условного обозначения – ПКТ 101-3-16-40 У3
П – предохранитель;
К – с кварцевым наполнителем;
Т – код назначения (Т - для защиты силовых трансформаторов, воздушных и кабельных линий, Н - для защиты трансформа-
торов напряжения);
101(102; 103; 104) – обозначение конструктивного исполнения;
3 – номинальное напряжение в киловольтах;
16 – номинальный ток в амперах;
40 – номинальный ток отключения в килоамперах;
У – климатическое исполнение по ГОСТ 15150;
3 – Категория размещения по ГОСТ 15150.
