ПРЕДОХРАНИТЕЛИ ТОКООГРАНИЧИВАЮЩИЕ ПКТ И ПКН
1. НАЗНАЧЕНИЕ
Предохранители токоограничивающие ПКТ и ПКН (в дальнейшем – предохранители) предназначены для защиты силовых
трансформаторов, воздушных и кабельных линий, а также трансформаторов напряжения в сетях трехфазного переменного тока
частоты 50 и 60 Гц с номинальным напряжением от 3 до 35 кВ.
Предохранители, предназначенные для защиты трансформаторов напряжения, могут быть использованы для защиты одно-
фазных силовых трансформаторов для электроснабжения устройств сигнализации, централизации и блокировки (СЦБ) желез-
ных дорог.

2. УСЛОВИЯ ЭКСПЛУАТАЦИИ
Климатические исполнения предохранителей - У и ХЛ, категории размещения 1 и 3.
Работоспособность предохранителей обеспечивается при номинальных значениях климатических факторов внешней среды
по ГОСТ 15150 и ГОСТ 15543.1, при следующих условиях эксплуатации:
- высота над уровнем моря - не более 1000 м;
- рабочее положение в пространстве – вертикальное, указатель срабатывания в нижней части патрона. Допускается откло-
нение от вертикали ± 15 градусов;
- группа механического исполнения М1 по ГОСТ 17516.1;
- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров;
- предохранители в месте установки защищены от воздействия нефтепродуктов, кислот и т.п.

3. УСЛОВНОЕ ОБОЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ
Пример условного обозначения – ПКТ 101-3-16-40 У3
П – предохранитель;
К – с кварцевым наполнителем;
Т – код назначения (Т - для защиты силовых трансформаторов, воздушных и кабельных линий, Н - для защиты трансформа-
торов напряжения);
101(102; 103; 104) – обозначение конструктивного исполнения;
3 – номинальное напряжение в киловольтах;
16 – номинальный ток в амперах;
40 – номинальный ток отключения в килоамперах;
У – климатическое исполнение по ГОСТ 15150;
3 – Категория размещения по ГОСТ 15150.

4. ОПИСАНИЕ КОНСТРУКЦИИ И ПРИНЦИП ДЕЙСТВИЯ

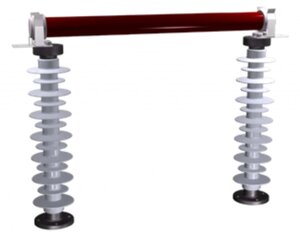

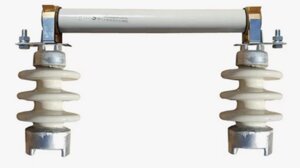

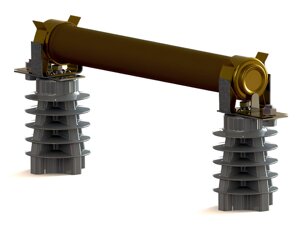

Предохранители состоят из одного, двух или четырёх патронов, вставляемых в контакты, которые закреплены на опорных
изоляторах.
Изоляторы устанавливаются на специальном цоколе или непосредственно на элементах конструкции распределительного
устройства.
Контакты предохранителей серии ПКТ(Н)101 состоят из:
- контактных губок, охватываемых стальной скобой, обеспечивающей необходимое контактное давление;
- контактных выводов, состоящих из стальной планки с латунной накладной планкой;
- ограничителей, обеспечивающих установку патрона в правильном положении и препятствующих выскальзыванию его из
контактов при единичных сотрясениях.
Контакты предохранителей серий ПКТ 103 отличаются от контактов предохранителей серии ПКТ(Н)101 и ПКТ 102 тем, что
имеют более массивную контактную пластину и снабжены замком в виде откидывающейся пружинной скобы, препятствую-
щей выпадению патрона при действии электродинамических сил или единичных сотрясениях. Контакт предохранителей серий
ПКТ 104 выполнен из двух контактов предохранителя серии ПКТ 103, установленных на общем контактном выводе, представля-
ющей собой массивную медную или латунную пластину.
Все металлические части контактов имеют гальваническое покрытие, защищающее их от коррозии.
Предохранители типов ПКТ и ПКН являются токоограничивающими.
Отключение тока короткого замыкания обеспечивается за счёт интенсивной деионизации дуги, возникающей на месте про-
легания плавкой вставки, в узких щелях между песчинками наполнителя.
Патроны предохранителей типа ПКТ отличаются от ПКН плавкой вставкой и наличием указателя срабатывания.
Срабатывание патрона для предохранителей типа ПКТ определяется по выдвинувшемуся указателю срабатывания. Указа-
тель срабатывания выдвигается под воздействием пружины после перегорания плавкой вставки предохранителя и удерживаю-
щей проволоки указателя.

5. ОСНОВНЫЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Предохранители соответствуют требованиям технических условий ТУ 3414-020-15207362-2007.
Предохранители соответствуют требованиям ГОСТ 2213 по нагреву.
Электрическая прочность изоляции предохранителей соответствуют требованиям ГОСТ 1516.3.
Предохранители типов ПКН 001-10 при использовании для защиты трансформаторов напряжения могут применяться также
для цепей с номинальным напряжением 3 и 6 кВ.
Предохранители типов ПКН 001-10 могут быть использованы для защиты силовых трансформаторов мощностью 1,25кВА с
номинальным напряжением 6 кВ.
Предохранители типа ПКН 001-35 могут быть использованы для защиты трансформаторов напряжения и силовых транс-
форматоров мощностью 4 кВА с номинальным напряжением 27,5кВ и мощностью 10 кВА с номинальным напряжением 35 кВ.
Характеристика сигнализации срабатывания – ударник (указатель) легкого типа по ГОСТ 2213.

6. БЕЗОПАСНОСТЬ

Конструкция предохранителей соответствует требованиям безопасности ГОСТ 12.2.007.3 и ГОСТ 2213.
Предохранители соответствуют требованиям ГОСТ 2213 по надежности. Установленная безотказная наработка – 4,4·104ч.
Срок службы – не менее 30 лет.

7. КОМПЛЕКТНОСТЬ
В комплект поставки предохранителя входят:
- заменяемый элемент предохранителя (один патрон для серий ПКТ 101; ПКТ 102; ПКН 001).
- два соединённых между собой патрона для серии ПКТ 103.
- четыре патрона ( по два соединённых между собой патрона) для серии ПКТ 104;
- опорные изоляторы 2 шт.;
- контакты -2 шт.
